공기열원히트펌프 컨트롤러

제품코드	G021283
판매 회사명	(주)두텍
연락처	031-495-3767
홈페이지	-
제품홍보관	http://blog.yeogie.com/dotech21

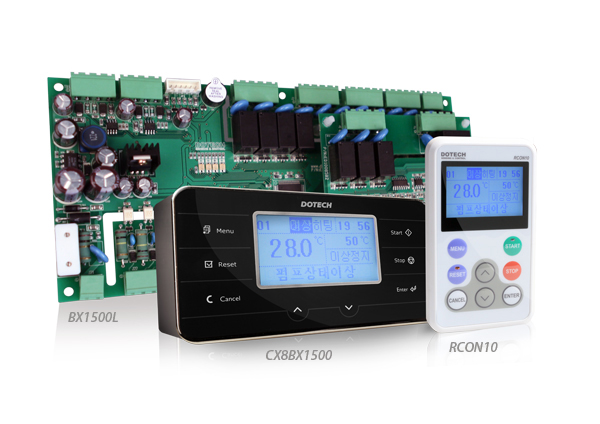

[BX1500] 공기열원히트펌프 컨트롤러

- 역상(결상) 감지기능 내장
- 시리얼(RS485)통신 2채널 동시지원으로 다양한 구성 가능
- 1개의 제어모듈에 2개의 디스플레이 모듈 장착 가능
- 1개의 디스플레이 모듈에 99개의 제어모듈 연결 가능
- 4단계 (FREE, USER, SERVICE, MASTER) 접근권한
부여로 파라메터 임의 변경 방지

BX1500 시리즈 공기열원 히트펌프에서 다양한 제어와 감시를 담당하는 전자제어장치입니다.
냉각, 히팅용 유니트에 폭넓게 적용할 수 있으며 냉동기의 제어와 제상기능을 수행합니다.
또한, 사용자 정의기능을 손쉽게 변경하여 다양한 사용환경에 최적의 성능을 제공합니다.


■ 적용분야

공기열원 히트펌프 제어장치
온수기, 칠러 등
EHP 공조기


■ 제품특징

검증된 공기열원 히트펌프 제어장치 로직 탑재
2대의 콤프제어
효율적인 제상감지 기능
역싸이클 제상기능, 제상출력 기능
용도에 따라 선택할 수 있는 모델 구분 (BX1500L / BX1500M)
역상(결상) 감지기능 내장 (380V3상, 4선식)
시리얼(RS485)통신 2채널 동시지원으로 다양한 구성 가능.
국제표준 통신 프로토콜 지원 (MODBUS RTU / ASCII SLAVE)
영문/한글 지원되는 디스플레이 모듈
1개의 제어모듈에 2개의 디스플레이 모듈 장착 가능
1개의 디스플레이 모듈에 99개의 제어모듈 연결 가능
4단계 (FREE, USER, SERVICE, MASTER) 접근권한 부여로 파라메터 임의 변경 방지


■ 제품구성

제어모듈 LARGE : BX1500L
제어모듈 MIDDLE : BX1500M
디스플레이모듈 : CX8BX1500 (케이블포함)
배관용 온도센서 : DPR-TH1-S6D5OL*3m
온도센서(증발, 흡입, 외기) : DPR-TH1-ET*2m
토출가스 온도센서 : DPR-TH2-P6D100L*3
전원트랜스 24Vac : 24069001


■ 제품사양

[공통사항]
전원사양 : AC24V +/-15%, 50/60Hz
통신사양 : 2 CHANNEL RS485 MODBUS SLAVE
외형크기 : 240 X 110mm (W X H), 제품높이 50mm이내
부가기능 : 역상(결상) 감지 기능
보관온도 : -20 ~ 80 ℃, 결로가 없는 환경
사용온도 : -10 ~ 60 ℃, 결로가 없는 환경



[BX1500L]
디지털 입력사양 : 16 POINT, 12Vdc 4mA
디지털 출력사양 : 16 POINT, 250VAC/5A
아날로그 입력사양 : 12 POINT NTC온도센서, 4 POINT 4~20mA



[BX1500M]
디지털 입력사양 : 12 POINT, 12Vdc 4mA
디지털 출력사양 : 12 POINT, 250VAC/5A
아날로그 입력사양 : 8 POINT NTC온도센서

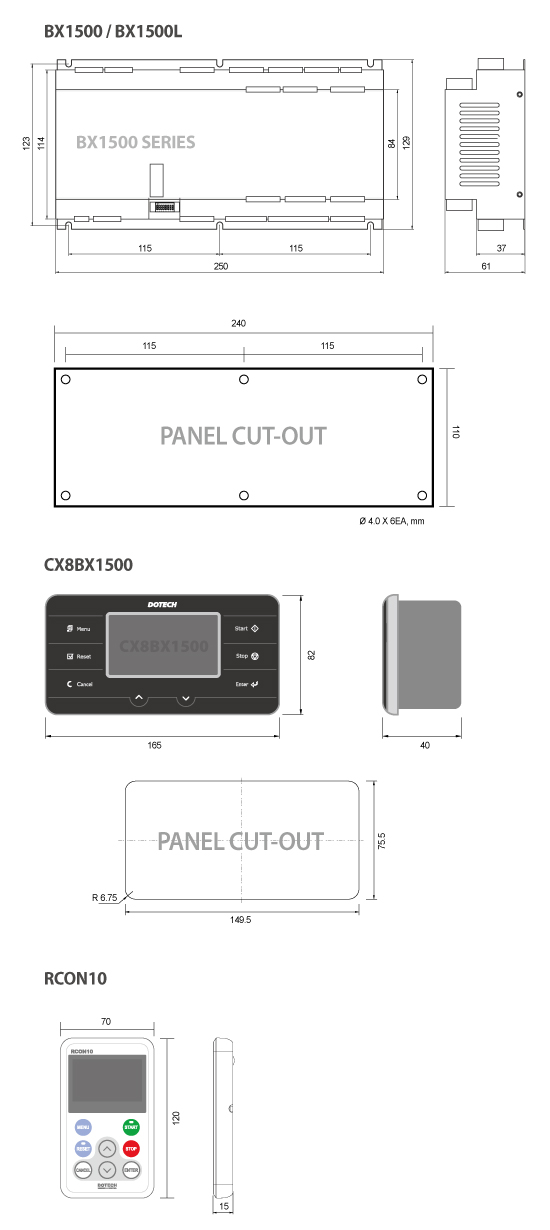

■ 외형도
